Pasivní standard znamená, že energetické potřeby domu jsou minimalizovány. O míře úspornosti domu svědčí například získání dotace pro pasivní domy v kategorii B2 v rámci dotačního programu Nová zelená úsporám. Aktuálně jde o 450 000 Kč a 35 000 Kč na blower door test či projekt. V případě, že by stavebník zvolil fotovoltaické panely, měl by kromě toho možnost získat dalších až 155 000 Kč.
Takto přísných dotačních podmínek by nemohlo být dosaženo bez perfektně provedené obálky domu, a to s důrazem na sebemenší detaily, napojení, provázanost jednotlivých konstrukcí a vzájemnou synergii použitých systémů. Díky tomu všemu je pro vytápění domu potřeba tak malé množství tepla, že spotřeba energie na ohřev teplé vody je větší než energie potřebná pro vytápění.
Vytápění domu

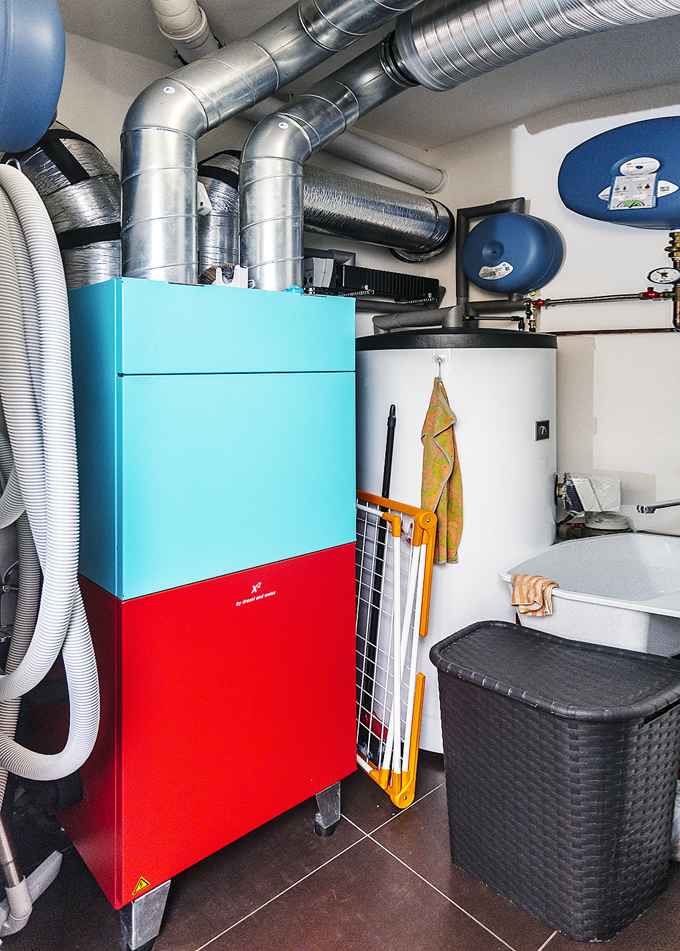

Zdrojem energie pro vytápění i ohřev teplé vody domu je kompaktní jednotka Drexel a Weis X2 s výkonem 3,2 kW, která je uložena v technické místnosti. Jednotka obsahuje malé tepelné čerpadlo napojené na vrt 55 m a vzduchotechnickou jednotku s rekuperací. Vzduchotechnická jednotka obsahuje i čidlo CO2, takže dům si větrání umí řídit sám a díky čidlu pozná, zda se uvnitř někdo nachází a zda má větrat. Vzduchotechnická jednotka je zároveň vybavena filtry. Je zde instalována také akumulační nádoba na vodu o objemu 300 litrů.
Kompaktní jednotka i nádrž jsou velké jako běžná lednička, takže nezabírají v domě příliš místa, přitom obstarají vytápění, ohřev vody i dostatek čerstvého vzduchu. Pro případ výpadku tepelného čerpadla nádoba disponuje záložními patronami na elektřinu. V technické místnosti se v budoucnosti počítá s bateriemi pro akumulaci elektřiny ze solárních panelů.
Pasivní chlazení |
| Tepelné čerpadlo také slouží v létě k chlazení interiéru. Jde o energeticky nenáročný pasivní systém – kapalina se v zemním vrtu přirozeně chladí a prostřednictvím podlahového topení ochlazuje dům. Dochází tím k žádoucí revitalizaci zemního vrtu, kdy je zemi zpětně dodána energie, která byla v zimě odebrána. |
Nízkoteplotní režim
Teplo z kompaktní jednotky je v zimě distribuováno prostřednictvím nízkoteplotního podlahového topení, kterým proudí voda o teplotě pod 30 °C. Díky minimálním tepelným ztrátám domu postačí tato nízká teplota, přičemž dotyková teplota na povrchu podlahy je ještě o něco nižší. Díky tomu činí rozdíl teploty podlahy a vzduchu v domě pouhé dva až tři stupně, což má velmi pozitivní vliv na zdraví obyvatel domu. Nedochází zde totiž k nepříjemnému jevu „horko u chodidel a chlad u hlavy“, což bývá problémem u běžného podlahového topení s teplotou topné vody 45 °C. Kompaktní jednotka umí chladit a po celé léto zajistí v domě teplotu pod 25 °C.
Energetická bilance |
| Díky perfektně provedené obálce domu je pro vytápění domu potřeba tak malé množství tepla, že spotřeba energie na ohřev vody je větší než energie potřebná pro vytápění. Dům má vyšší spotřebu elektřiny v létě, neboť využívá chlazení a ohřev bazénu pomocí separátního tepelného čerpadla. Veškeré náklady na provoz domu, včetně spotřebičů, ohřevu vody a vytápění činí 17 000 Kč za rok. |
Systém regulace domu
Dům je natolik dobře tepelně izolován, že výkyvy venkovních teplot prakticky neovlivňují vnitřní klima. Z toho důvodu se projektant rozhodl nevyužít ekvitermní regulaci, která je na snímání venkovní teploty založena. Obsluha systému se omezuje pouze na roční výměnu filtrů. Aby mohl dům takto energeticky úsporně fungovat, musel být navržen s přesahem střechy a balkonem a byl doplněn venkovními žaluziemi, které korigují tepelné zisky v letních měsících.
Konstrukce střechy a ochrana před sluncem |
|
Vodní hospodářství
Dům využívá dešťovou vodu, která je svedena ze střechy do retenční nádrže. Když zde hladina klesne pod nastavenou úroveň, je doplněna vodou přečerpanou ze studny. Tato voda se využívá na splachování WC, případně i k praní prádla.
Dům je připraven na instalaci fotovoltaiky, která jej posune ještě k vyšší nezávislosti. Dům by se tak mohl stát kromě dvou měsíců v roce nezávislý na vnějších zdrojích. Veškeré náklady na provoz domu, včetně spotřebičů, ohřevu vody a vytápění činí 17 000 Kč za rok.
Technické údaje a kontakty |
KONTAKT: Vize Ateliér, s. r. o., Ing. arch. Martin Krč, Ing. Rostislav Kubíček |
