Na člověka působí vnější hluk (doprava, letiště), hluk z ostatních prostor domu (hovor, hudba), hluk nesený konstrukcí (kroky, dveře) a hluk z provozu technických zařízení (topení, ventilace). Uživatelský komfort budovy ovlivňují všechny zmíněné vlivy a je třeba jim čelit. Významnou roli v tomto smyslu hraje schopnost stavebních materiálů pohlcovat hluk.
Přenos zvuku
Ovlivňuje ho především jeho zdroj, ale i akustické vlastnosti stavebních prvků. Stavební akustika obecně definuje dvě skupiny zdrojů hluku. První vyzařuje zvuk do vzduchu (hlasy, hudební nástroje, reproduktory apod.). Zvuk dopadá na stavební prvky, šíří se konstrukcemi chvěním a následně vyzařuje zpět do místnosti. Druhou skupinu tvoří mechanické zdroje zvuku v přímém kontaktu se stavebními prvky (lidská chůze, šoupání nábytku apod.). Jde o zvuk přenášený konstrukcí, v souvislosti s podlahou se používá i termín kročejový zvuk.
Pojem zvuková izolace znamená vzájemné akustické oddělení dvou sousedících prostorů, které zabraňuje šíření zvuku z jednoho prostoru do druhého (či z exteriéru do interiéru). Termínem zvuková izolace se často nesprávně označují především produkty z vláknitých materiálů, což je ovšem pouhé přenesení termínu „izolace“ z jiných oblastí stavebnictví.
Sledované ukazatele |
| V prvé řadě jde o váženou zvukovou neprůzvučnost, označovanou jako Rw, s jednotkou decibel (dB). Čím je hodnota Rw vyšší, tím je tlumení hluku účinnější. Celková neprůzvučnost sousedících místností představuje schopnost celé konstrukce, např. dělicích příček společně se stropem, podlahou a spojovacími prvky, izolovat zvuky, které se šíří vzduchem nebo stavebními prvky. Podle některých předpisů činí minimální hodnota neprůzvučnosti bytových prostor 50–60 dB. Pro názornost: při hodnotě neprůzvučnosti 30 dB je rozhovor ve vedlejší místnosti jasně slyšet a je mu i rozumět, při 40 dB je rozhovor slyšet nejasně a při 50 dB slyšet není. |
Materiály a praktická řešení
Schopnost pohlcovat zvuk mají materiály a prvky s velkou měrnou hmotností (beton, kámen) a dále prvky s dutinovou strukturou – zejména akustické zdicí prvky (cihly Heluz, Porotherm, tvárnice Ytong), zvukověizolační komponenty (např. Isover), konstrukční, obkladové, stropní a podlahové desky (Rigips, Knauf, Fermacell), speciální fólie i podložky podlahových krytin (Mirelon), stříkané pěny a samozřejmě konstrukční řešení oken či dveří. Důležitá je pohltivost stavebních konstrukcí a povrchů.
Šíření zvuku konstrukcí lze v hotové stavbě omezit jen velmi těžko, proto je nutné postavit mu do cesty „překážku“. Každé zdvojnásobení plošné hmotnosti dělicí konstrukce totiž zvyšuje vzduchovou neprůzvučnost o 6 dB.
Odborník radí |
|
Ing. Pavel Heinrich, Heluz cihlářský průmysl, v. o. s.: „Hlučné prostředí lidský organismus nepříjemně zatěžuje a je potřeba zamezit pronikání hluku z vnějšího prostředí, omezit přenos zvuku vzduchem mezi jednotlivými místnostmi a také potlačit přenos kročejového zvuku přes stropní konstrukce. Pro komplexní hodnocení akustického komfortu domu lze využít metodiky akustického štítkování podle mezinárodní metodiky COST, implementované do českých standardů. Hodnocením akustického standardu na základě měření prošel například i experimentální pasivní dům Heluz Triumf. Obvodové konstrukce domu jsou z cihel Heluz Family 50 2in1, vnitřní nosné konstrukce pak z cihel Heluz Plus 25 a vnitřní příčky z cihel Heluz 11,5. Hodnocení dopadlo s konečným výsledkem zatřídění objektu do třídy B – velmi tiché prostředí, což potvrzuje vhodnost cihelného systému pro dosažení příjemného akustického komfortu.“ |
Akustika zdiva i dřevostaveb

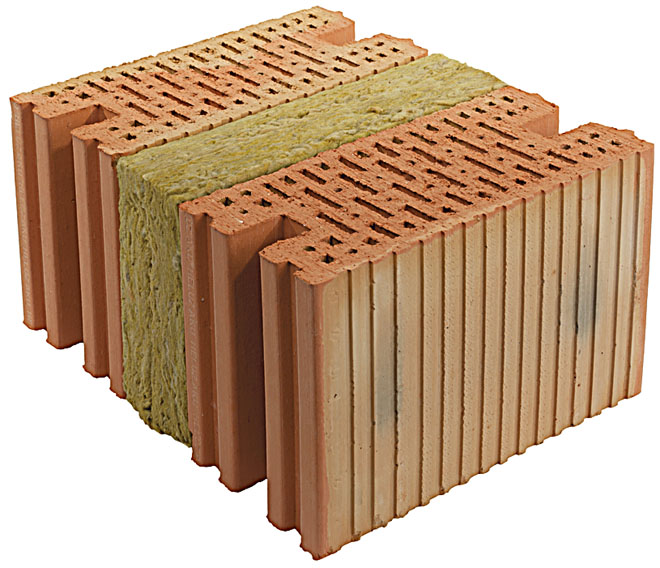

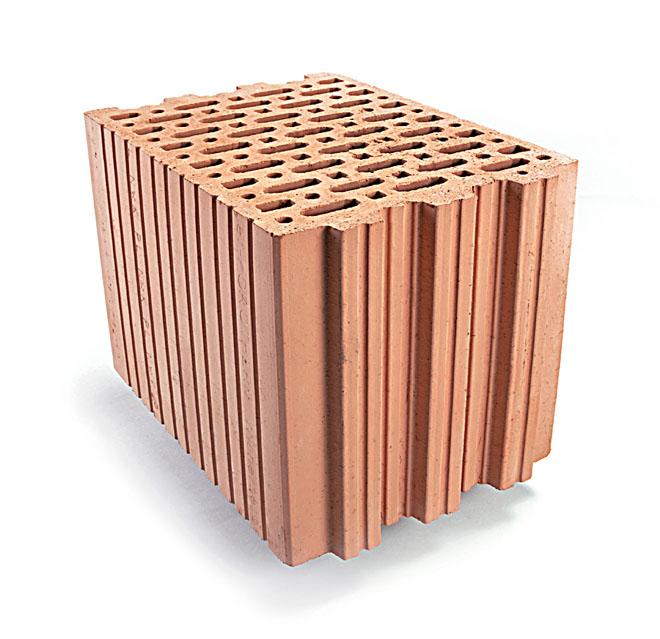

Z nabídky akustických zdicích prvků lze vzpomenout třeba cihlu Heluz AKU 17,5 MK, určenou pro nosné zvukověizolační zdivo. Její Rw = 53 dB ji přímo předurčují pro stavbu rodinných domů. V letošním roce pak Heluz uvede na trh novou broušenou cihlu Heluz AKU Kompakt 21 se vzduchovou neprůzvučností na stavbě 56 dB. Jiným příkladem je početná rodina zdicích bloků a příčkovek Porotherm AKU (např. Porotherm 30 AKU Z s neprůzvučností 58 dB), prakticky všechny s vynikajícími parametry, nosné a příčkové prvky Liapor se stejnou identifikací AKU a další produkty.
Pokud jde o dřevostavby, tak ty výborných parametrů nedosahují díky vysoké objemové hmotnosti stavebních dílů, ale kombinací materiálů v sendvičové skladbě konstrukce. Zvukový útlum konstrukce ve výsledku závisí na vlastnostech jednotlivých vrstev, na způsobu spojení jednotlivých vrstev v celek, na způsobu řešení dutého prostoru mezi opláštěním příčky a u kročejové neprůzvučnosti sem spadá i vliv nášlapné vrstvy podlahy a uložení podlahy na stropní konstrukci.
Speciální sádrokarton
K vnitřnímu členění obytných prostorů se často používají sádrokartonové konstrukce. Z produktů Knauf lze vzpomenout třeba děrovanou desku Cleaneo, určenou pro akusticky pohltivé konstrukce, ohebnou desku RED Piano, dále desku Knauf Diamant, přímo předurčenou pro zajištění akustické pohody, a rozhodně nelze vynechat speciální sádrokartonovou desku Knauf Silentboard pro akusticky náročné prostory či různé dutinové desky pro montáž podhledů.
Sádrokartonové desky společnosti Rigips |

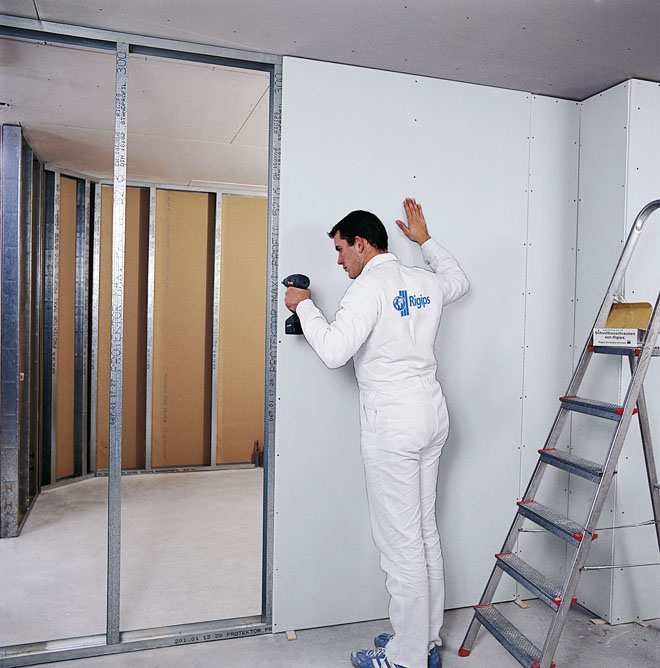

| Akustické systémy Rigips používají zejména speciální modrou akustickou sádrokartonovou desku Activ´Air, z níž se montují vnitřní příčky, podhledy a předstěny. Systémy plní hned tři požadavky v jednom výrobku – fungují jako zvuková izolace, protipožární bariéra a zastanou i roli impregnace do vlhkého prostředí (odhlučnění je tudíž bez problému možné i v koupelně). Bonusem modré akustické desky je i schopnost účinně odbourávat škodlivé látky z ovzduší, zejména formaldehyd. A pak je tu ještě vysokopevnostní deska Habito, z níž lze stavět interiérové stěny a příčky s vysokou mechanickou odolností. Relativně vyšší plošná hmotnost materiálu navíc zaručuje, že konstrukce opláštěná těmito deskami vykazuje i výborné hodnoty vzduchové neprůzvučnosti. |
Přínos organických materiálů
Jde zejména o produkty z dřevní hmoty, také o korek, slámu, rákos, bambus i praktické využití papíru. Snad nejznámějšími „papírovými“ výrobky jsou uváděný sádrokarton a sádrovláknité desky (např. Fermacell), použité v konstrukcích stěn, stropů a podlah. Výrobky splňují a mnohdy dokonce překračují parametry i předepsané normy zvukové izolace. Nabízí se i robustní stavební panel z lisované slámy (Ekopanel).
Neprůzvučnost jednoduché příčky je 33 dB, dvojité příčky pak 45 dB. Nabízí se i nanovlákna, vyráběná elektrostatickým zvlákňováním roztoku polymeru. Jejich vrstva pak plní funkci rezonující membrány a díky velkému specifickému povrchu je kvalitním absorbérem zvuku. Pod pojmem pohlcování zvuku rozumíme nevratnou přeměnu zvukové energie v energii jinou. Známou variantou je minerální vlna, nejrůznější pórovité materiály a mnohé další.
Příklad izolačních desek |
| Zvukověizolační desky Wolf využívají principu těžké hmoty v sypké podobě. Těžká hmota – křemičitý písek – který zcela vyplňuje vnitřní prostor desky, je rozdělen do několika vrstev. Díky této konstrukci desky Wolf dokonale tlumí zvuk v celém frekvenčním spektru, zejména pak při nízkých frekvencích. Minimální tloušťka desek 10, resp. 15 mm umožňuje jejich univerzální použití pro izolaci podlah, stěn nebo stropů. V praxi se desky Wolf využívají především při rekonstrukcích starších bytů, rodinných domů, řadovek, ale i v novostavbách, všude tam, kde je potřeba izolovat prostor od nežádoucího hluku. |
