Sendvič, který zahřeje

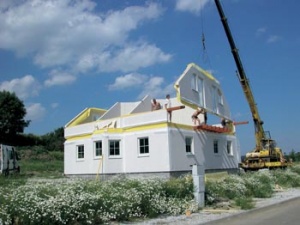

Klasickou sendvičovou konstrukci představují dřevostavby montované z celostěnových panelů. I při kvalitním zateplení může být tloušťka obvodové stěny menší než 25 cm. Konstrukci z dřevěných trámů s vloženou tepelnou izolací uzavírá z obou stran dřevotřísková či dřevoštěpková deska. Směrem ven následuje další vrstva izolace a minerální třívrstvá armovaná omítka. Směrem dovnitř od středové konstrukce bývá položena vrstva parozábrany, sádrokartonová deska a vnitřní omítka s malbou. Firma ATRIUM staví montované dřevostavby pro český i německý trh již 12 let.

Chcete-li, aby váš dům splňoval současné požadavky tepelné ochrany budov podle ČSN 73 0540 (aktuální podoba je účinná od 1. 12. 2005), výběr stavebních materiálů se vám zužuje. S jistotou se však můžete spolehnout na vícevrstvé (sendvičové) zdivo.

Kdo šetří, prodělá

Na stavební materiály je dnes kladeno tolik různorodých požadavků, že je téměř nemožné, aby některý z nich splňoval všechny. Platí to zejména pro jednovrstvé zdicí systémy. Jen ty nejkvalitnější (vesměs materiály méně hutné a s nižší hmotností) dovedou řádně izolovat jak tepelně, tak zvukově. Není to ovšem zcela zadarmo: obvodové zdivo musí mít dostatečnou tloušťku, což samozřejmě znamená zmenšení vnitřní užitné plochy domu.

Pořád je to ovšem ta lepší varianta. Pokud totiž stavební systém nedokáže účinně bránit úniku tepla, při současném vývoji cen energií se vám citelně prodraží – a to i v případě, že půjde o výstavbu jednoduchou, rychlou a levnou.

Víc vrstev víc izoluje

Jestliže se vnější stěny domu skládají z několika vrstev, mají větší schopnost izolace. V podstatě tu platí stejný princip jako u oblečení: více zahřejí čtyři tenké vrstvy než dvě silné. Navíc jednu nebo i několik vrstev stěnového „sendviče“ tvoří izolace.

Na principu sendvičového zdiva jsou založeny jak montované dřevostavby, tak technologie ztraceného bednění s využitím litého betonu. Sendvič ovšem vznikne i tehdy, když na stavbu použijete různé typy prefabrikovaných prvků s integrovanou tepelněizolační vložkou (betonové či dřevocementové dutinové tvárnice zateplené např. polystyrenem).

Pokud již máte dům postaven z jednovrstvého zdiva, nezoufejte: můžete si obvodový „sendvič“ vytvořit dodatečně v rámci rekonstrukce nebo opravy fasády. Stačí stěny zvenčí doplnit o tepelnou izolaci (případně i se vzduchovou mezerou – tzv. provětrávaná fasáda) a opatřit vhodnou finální úpravou. Fasádní zateplovací systémy – jak kontaktní, tak odvětrávané – se dnes prudce rozvíjejí a tvoří propracovaný celek.

Keramzitové tvárnice GTR s polystyrenovým labyrintem tvoří "jednovrstvý sendvič": výstavba probíhá klasickým způsobem a umožňuje aplikaci jakékoli omítky. Patentované zateplení uvnitř zdicího bloku zcela vyloučilo tepelné mosty a navíc dosáhlo skvělé zvukové izolace. Navzdory nízké hmotnosti tvárnice akumulují teplo, jsou mrazuvzdorné, zdravotně nezávadné (keramzit je ekologicky čistý materiál z vypalovaného jílu ( a mají dlouhou životnost. Základní rozměr 49 x 36 x 24 cm obsahuje 18 cm polystyrenu v pěti vrstvách. Výsledkem je mimořádná hodnota tepelného prostupu při síle obvodové zdi 36 cm.Tvárnice GT jsou přesné a lehce se upravují, z 8 bloků složíte 1 metr čtvereční stěny. Výhradní dovozce DAPARTS

Nejznámějšími systémy ztraceného bednění jsou VELOX a DURISOL. První desky Velox vznikly v Rakousku před 50 lety, k nám se technologie dostala v roce 1995. Základem jsou štěpkocementové (v případě Durisolu třískocementové) desky. Na vnější z nich je zevnitř připevněna izolace z pěnového polystyrenu, mezera se vylévá betonem. Betonové jádro zajišťuje nosnost, zvukovou izolaci a požární odolnost, díky kvalitní vnější izolaci navíc akumuluje teplo (vnitřní omítka příjemně hřeje.) Hlavním dodavatelem systému Velox na český trh je firma HOFFMANN, z Durisolu staví své rodinné domy firmy FUTUR a PRECIS.

IZOLACE versus AKUMULACE

Potřebují dnes stěny schopnost akumulace tepla? V trvale vytápěných domech může být spíš na překážku. Daleko cennější vlastností je totiž kvalitní tepelná izolace, která s akumulační schopností zdiva nejde příliš dohromady. Pokud totiž stěny zcela neprochladnou, dáte přednost spíše rychlému ohřátí vzduchu a vyladění teploty v interiéru než postupnému prohřívání stěn, které teprve pak udržují příjemnou vnitřní teplotu. Pro nosný prvek v sendvičovém zdivu je důležitá pevnost, nikoli hmotnost a hutnost materiálu (ta je spojena s akumulací).

Je-li nosný prvek tenký a pevný, umožňuje instalovat kvalitní tepelnou izolaci, a přitom podstatně zmenšit tloušťku stěny. Tím mimo jiné dosáhnete značné úspory vnitřního prostoru. Spojení tepelné izolace s akumulací tepla je však u sendvičového zdiva spíše výjimkou.

Teplo štíhlých siláků

Sendvičové zdivo nabízí tenký, ale pevný nosný prvek. K němu se přidává tepelná a zvuková izolace, která zlepší komfort bydlení. Výsledná stěna zůstává ve srovnání s klasickým jednovrstvým zdivem podstatně subtilnější, takže vám ušetří nemalý prostor v interiéru (na zastavěné ploše 100 m² může úspora činit 10–20 m²). Jako přesvědčivý příklad lze uvést nízkoenergetické montované dřevostavby: jejich tenké, důsledně odizolované stěny mají dostatečnou únosnost. Přestože teplo akumulují jen minimálně, dosahují skvělého parametru tepelného prostupu.

Co máte na výběr

Vedle sendvičových systémů montovaných dřevostaveb (buď velkoplošné prefabrikované panely, nebo konstrukce montované přímo na stavbě systémem Two by Four) si můžete vybrat řadu různorodých systémů vícevrstvého zdiva. Někteří výrobci vkládají tepelný izolant do tvárnic (keramzitové zdicí bloky GT, stěnové dílce SUPER IZO, IZO PLUS THERM, IZOBLOK), jiní do ztraceného bednění ze štěpkocementových desek (systémy VELOX či DURISOL). Hitem posledních let se staly polystyrenové tvarovky (systémy MED, MEDMAX, CEPOL THERMO, THERMOMUR). Ve spolupráci s francouzskými odborníky byl vyvinut BETONG – zdicí systém ze skořepinových betonových tvárnic tloušťky 20 cm s izolačním sendvičovým komplexem, který se lepí zevnitř.

TIP

Materiály a výrobky pro stavbu najdete ve STAVEBNÍ PŘÍRUČCE :
http://www.dumabyt.cz/katalog/stavebni-prirucka/

Jako první ucelený konstrukční systém vícevrstvého zdiva na tuzemském trhu byl v roce 2002 certifikován SENDWIX – produkt ze společné dílny společností KM Beta, LB Cemix, Rockwool a Bison & Rose. V tomto případě jsou nosným prvkem vápenopískové cihly, jejichž vysoká objemová hmotnost (pro sendvičové systémy atypická) zajišťuje navíc i zvukovou izolaci a tepelnou akumulaci. Systém umožňuje řešení jak s kontaktní fasádou, tak v odvětrávané variantě (s cihelnou přizdívkou).

Na stejném principu jako Cepol Thermo fungují systémy MED a MEDMAX, z nichž na českém trhu staví Rigips, Real, Telesto a Stavitelství Nepivoda (viz foto). Škála tvarovek umožňuje kompletní výstavbu. Ekologická a cenově dostupná technologie s maximální tepelnou ochranou nabízí nízkoenergetické, při tloušťce 45 cm i pasivní domy.

Kvalitu montovaných dřevostaveb HAAS FERTIGBAU zvyšuje technologie s mokrými procesy.

Sendvič - ovšem nikoli tenký - může být i z cihel: dvojitá stěna POROTHERM 24 P+D se uplatní především v konstrukci nosných příček mezi řadovými domy (norma požaduje vzduchovou neprůzvučnost stěn 57 dB, zde je 63 dB). Uprostřed je deska z kamenné vlny Rockwool Airrock ND. Dvojitá stěna tl. 55 cm včetně omítek a práce vyjde na 1 900 Kč/metr čtvereční (WIENERBERGER)

Zatímco u některých systémů je vložení tepelné izolace limitováno rozměrem prefabrikovaných prvků (polystyrenové tvarovky, keramzitové či betonové tvárnice), jiné systémy umožňují instalovat různě silnou vrstvu izolantu a podle potřeby zlepšovat parametr tepelného prostupu obvodového zdiva. Další skladba stěny však bývá u všech systémů dána předem.

ZATEPLENÍ ZEVNITŘ?

Pokud nejde o kompletní rekonstrukci, dům se zatepluje skoro vždy zvenčí. Důvody jsou dva:
■ Zateplení zevnitř by znamenalo jak stěhování nábytku, tak i odkrytí a nové uložení všech vnitřních instalací. Navíc by došlo ke zmenšení podlahové plochy, což by způsobilo vážné problémy u kuchyňské linky a nábytku zhotoveného na míru.
■ Když zevnitř zateplíte jen obvodové zdivo, vzniknou na místě styku vnějších stěn s příčkami a stropy tepelné mosty. To znamená vážné riziko: srážela by se tu vlhkost a hrozila by tvorba plísní.
■ Nové zdivo ovšem izolaci na vnitřní straně mít může. Podmínkou je, aby nosný skelet stavebního systému (např. skořepinové betonové tvárnice) měl vysokou statickou pevnost. Pak lze obvodovou stěnu izolovat souvisle (izolace oddělí zeď od příček, podlah i stropů) a žádné tepelné mosty nevzniknou
