Jednou jsem viděla obrázek domu, který s nadsázkou napodoboval lidský organismus. Srdcem byla kuchyně domu, okna byla očima, dveře ústy. Co však bylo na celém obrázku nejtrefnější, to byly rozvody inženýrských sítí. Elektřina představovala tepny a žíly, voda zažívací ústrojí, odpady vyměšovací.
Ve skutečnosti to tak doopravdy je, inženýrské sítě ve svých domovech příliš nevnímáte, ale každý dům je doslova protkán desítkami metrů kabelů, trubek a hadiček. Starají se o to, aby veškeré zdroje byly stále všude k dispozici.
Voda, odpad
Kromě kanálů v podlaze jsou vodovodní trubky vedeny v drážkách ve zdech. Vodovodní rozvod je proveden ze svařovaných PPR trubek s izolací. Odpadní potrubí je sestavené z HT trubek. Obojí, jak vodu, tak odpad, jsme zároveň napojili na připravené vývody v základové desce. Při těchto instalacích se projevila výhodnost vnitřní dispozice bytu.
Když jsou všechny vodovodní a odpadní rozvody koncentrovány do středu dispozice – kuchyně, koupelna, toaleta a technická místnost, snižuje se pracnost montáže, minimalizují se náklady na instalaci rozvodů a především se ušetří za spotřebovanou vodu. Cesta teplé vody od kotle ke kohoutkům je krátká, a tak nestačí vychladnout a odpadá odpouštění studené vody v trubkách.
U odpadů je nutné pamatovat na konci každé větve na odvětrávací potrubí. Každý z bytů má dvě větve kanalizace. První zahrnuje kuchyň, odpad pračky v technické místnosti, kotel a zachycení kondenzátu z rekuperační jednotky. Druhá je pro koupelnu a toaletu. Svislé odvětrávací potrubí jsme vyvedli nad střechu domu, vyrovnává se tím tlak v kanalizaci a zabraňuje se následnému odsávání vody v sifonech v dané větvi. Odvětrávací potrubí jsme vedli ve zdi koupelny.
Elektřina

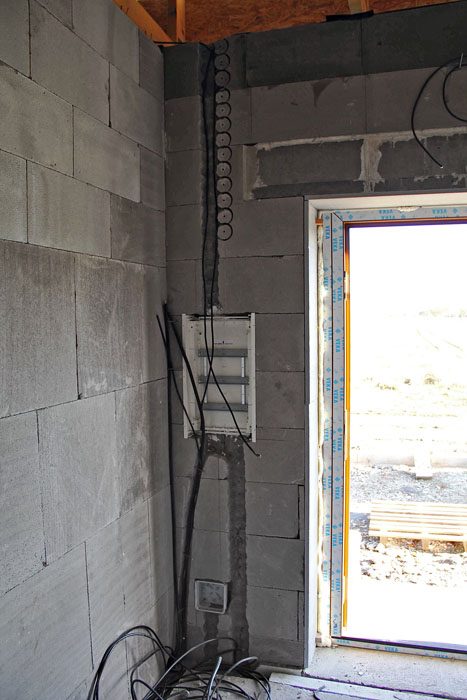

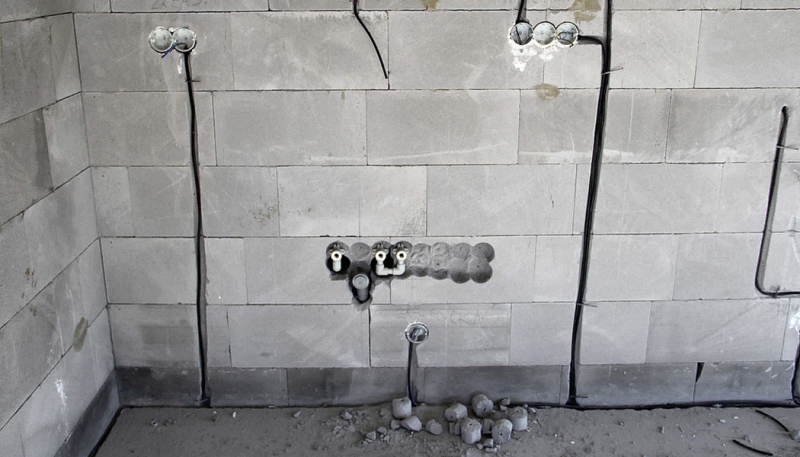

Pro rozvody elektřiny slouží drážky ve zdech. V další fázi stavby budou překryty omítkou. Veškeré rozvody elektřiny jsme pečlivě zdokumentovali. Usnadní to v budoucnu orientaci při věšení obrazů a uchycování polic na zdi místností. Centrální světla místností budou osazena v sádrokartonových podhledech a jejich rozvody se zakončí až po instalaci podhledů. Zároveň s rozvody kabelů byly osazeny rozvodné, zásuvkové i vypínačové krabičky.
Samotné spínače a krytky namontujeme až na závěr na dokončené a vymalované zdi. I nevelký rodinný dům má poměrně složitou síť elektroinstalace. Například v tom našem najdete celkem 36 jističů pro jednotlivé obvody.
Topení
Pro topenářské rozvody jsme použili třívrstvé potrubí, které v sobě spojuje vlastnosti klasických kovových a plastových materiálů. Hlavní výhodou vícevrstvých trubek je jejich jednoduchá a snadná montáž a také menší tepelná roztažnost a větší odolnost.

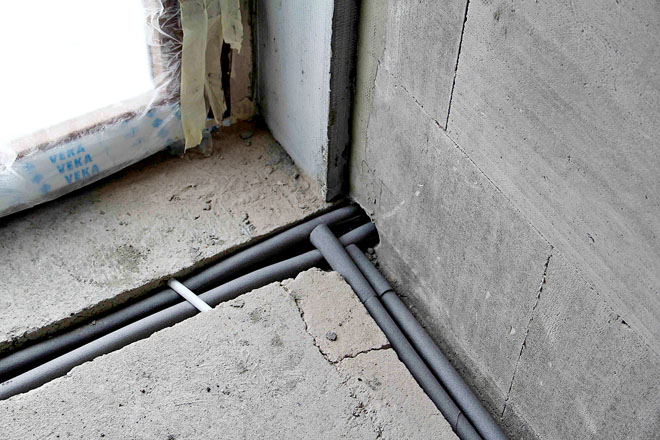

Stěnu trubky tvoří vnitřní vrstva z plastu, která trubkám zaručuje dlouhodobou odolnost vůči vysoké teplotě a tlaku, střední kovová vrstva (podélně svařovaná hliníková fólie) a vnější plastový plášť, který plní zejména ochrannou funkci. Trubky jsou vysoce plastické a umožňují libovolné ohýbání. Stejně jako vodovodní rozvody jsou i tyto trubky obalené tepelnou izolací.

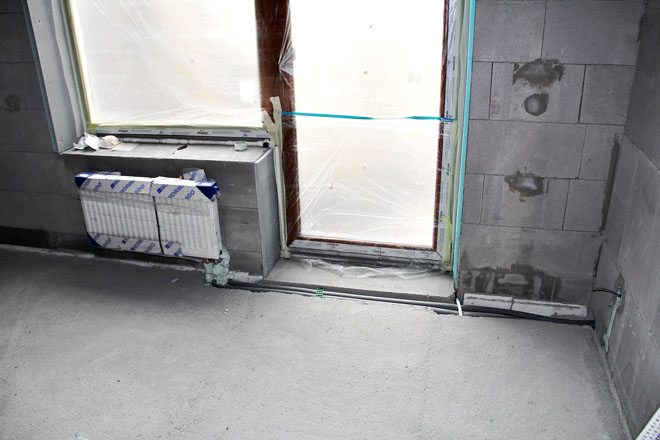

Jako otopná tělesa jsme použili deskové radiátory značky Korado. Srdcem celého topného systému je kombinovaný plynový turbo kotel se zásobníkem na ohřev TUV. Náš dům není už jen prázdnou schránkou, má své „vnitřnosti“ a v dalších dílech se pustíme do úprav povrchů – zdí, podlah a stropů.
