Dřevostavba jde plně v souladu s moderními trendy: je půvabná zvenčí i zevnitř, neruší okolní prostředí – a hlavně výrazně šetří energetické zdroje i peněženku svého majitele.
Dva v jednom„Energeticky nejúspornější tvar je koule, ale obtížně se řeší,“ vysvětluje Pavel Novák ze společnosti Nízkoenergetické domy, který stavbě vnukl základní myšlenku. „Tvar objektu musí být jednoduchý a dělený do tepelných zón.“
|
|

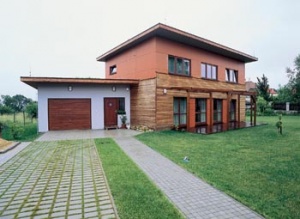

V tomto případě jde vlastně o dva jednoduché tvary zaklíněné v sobě. Obytná část domu má půdorys obdélníku 6,9 x 12 metrů s mimořádně kvalitním zateplením všech obvodových stěn (podrobněji viz dále). Svou bohatě prosklenou pohledovou fasádou je obrácena přímo k jihu – na tuto stranu má orientovány všechny obytné místnosti. Naopak všechny chodby a koupelny najdete na severní straně, jejíž prosklení je velmi skromné. Hospodářská část domu s garáží je v uliční řadě pootočena o 30 stupňů k západu a jakoby přilepena k severozápadní straně přízemí. S vlastní stavbou tvoří esteticky ladící jednolitý celek, který dokonale plní své energetické poslání.
|
HLAVNÍ PŘEDNOSTI DOMU• jednoduchý tvar a důmyslná vnitřní dispozice Dům ve vatěKlasické technologie opustila stavba hned při budování základů: namísto tradiční betonové desky je zde použita provětrávaná dřevěná konstrukce, která umožnila instalaci 20cm tepelné izolace z minerální vaty. Zdola odvětrané dřevěné panely leží na prefabrikovaných železobetonových pasech. Ve skladbě podlahy se našlo místo na dalších 8 cm tepelné izolace. Výsledné tepelné parametry stojí za to: u podlahy U = 0,20 W/m²K, u stropu dokonce U = 0,13 W/m²K.
|
 |
|
Obvodové stěny vlastního domu mají tloušťku 31,5 cm (včetně obkladu deskami Cetris) – z toho 14 cm zabírá dřevěná rámová konstrukce a dalších 14 cm tepelněizolační výplň z minerální vaty. Díky tomu dosahují vnější zdi skutečně úctyhodného koeficientu tepelného prostupu (U = 0,16 W/m²K). U hospodářské části jsou stěny o 11 centimetrů tenčí: zeštíhlenou rámovou konstrukci vyplňuje deseticentimetrová vrstva minerální vaty.
K izolaci domu nebyl vůbec použit pěnový polystyren, díky čemuž stěny takřka ideálně dýchají. Vnitřní příčky netvoří obvyklý sádrokarton, nýbrž nenasákavé sádrovláknité desky Fermacell. Ty dovedou regulovat vlhkost v prostoru, mají skvělou požární odolnost (až 120 minut) a vynikají tepelnou i zvukovou izolací. Střecha je vytvořena z velkoplošných celodřevěných panelů se zavěšeným podhledem stropu a 30 cm minerální izolace. Povrchová vegetační úprava není pochozí a spočívá na povlakové hydroizolaci s fólií Vedaplan.
|
 |
Teplo z hlubinVzhledem k mimořádně kvalitní izolaci obvodového pláště budovy bylo možné zvolit vytápění novým tepelným čerpadlem pro nízkoenergetické domy IVT 495 Twin země/voda s nuceným větráním a rekuperací tepla (první svého druhu instalované v ČR). Toto čerpadlo zabezpečí s minimálními náklady na elektrickou energii provoz celého domu (roční náklady na vytápění, větrání a ohřev vody 3 800 Kč). Teplo totiž odčerpává pomocí geotermálního vrtu z hloubky 62 metrů: odčerpá odtud zhruba čtyřikrát více energie, než spotřebuje svým provozem. Navíc je vytápění tepelným čerpadlem zvýhodněno i cenovým tarifem – cena za spotřebovanou kilowatthodinu elektřiny tvoří pouhou třetinu standardní sazby.
|
|
Čerpadlo má vlastní výkon 4,5 kW a pro překlenutí maximálních tepelných ztrát objektu je vybaveno ještě přímotopným elektrickým tělesem o výkonu 9 kW. Ohřev užitkové vody zajistí vestavěný bojler s kapacitou 163 litrů. Kromě toho je čerpadlo vybaveno vestavěnou větrací jednotkou, která zajišťuje nutnou výměnu vzduchu v celém objektu (řízené větrání) a zároveň rekuperaci tepla – maximálně účelné využití ohřátého odpadního vzduchu.
Pro účinné a úsporné fungování tepelného čerpadla je důležité, aby překonávalo co nejnižší rozdíl teplot – tedy aby bylo spojeno s nízkoteplotní otopnou soustavou.
|
 |
| Proto se investor rozhodl pro rozvody topení v podlaze. Plovoucí dřevěná podlaha (olšová dýha) této koncepci nijak nepřekáží. Díky tomu, že krycí výška nad rozvody podlahového topení (uloženými v mazanině Vitaflex, která neobsahuje cement ani vodu) je pouze 2,5 cm, reaguje otopná soustava rychle na změnu teploty topné vody, takže i během dne se dá topení snadno regulovat. |
 |
Potíže růstuŽe není zlatem všechno, co se třpytí, dokládá problém instalace tepelného čerpadla. Bezesporu jde o topení budoucnosti, které spotřebuje minimum elektrické energie a využívá obnovitelné zdroje. Proto má zvýhodněný cenový tarif, a jeho provoz tak vyjde ve výsledku velmi levně. Horší je to ovšem s pořizovacími náklady, které se mohou vyšplhat na 300 000 až 400 000 korun.
A právě tady je kámen úrazu. Státní fond životního prostředí nabízí na pořízení tepelného čerpadla dotaci, která by řadě investorů přišla vhod (není sporu o tom, že podpora obnovitelných zdrojů energie je z dlouhodobého hlediska v zájmu nás všech). Nutnou podmínkou žádosti o dotaci je podrobný energetický audit. |
|
„Nechali jsme audit vyhotovit. Bylo to složitější než vyřízení hypotéky, ale nakonec jsme získali padesátistránkový fascikl, za který jsme zaplatili 12 000 korun,“ líčí Pavel Novák ze společnosti Nízkoenergetické domy. „Bohužel se ukázalo, že jsou to peníze vyhozené oknem. Dotace není nároková, takže stěžovat si nelze…“ Ale dosti nářků – dům stojí, funguje a má se čím pochlubit!

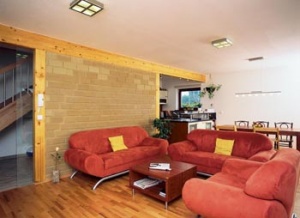

Unikátní oknaDům je sice (zatím) bez solárních kolektorů, ale přesto se na jeho energetické bilanci významně podílí slunce. Jak je to možné? Jižní fasáda má bohatý podíl prosklených ploch, za nimiž je – jako vnitřní stěna obývacího pokoje – umístěna zeď z jílových nepálených cihel. Do ní se akumulují solární zisky i v zimním období, kdy dopadu slunečních paprsků nebrání stín stromů. Před domem totiž majitelé plánují jen drobnější listnaté stromy, které budou příjemně stínit v létě, zatímco v zimě, když listí opadá, propustí slunce dovnitř. Jako „kšilt“ proti letnímu přehřívání domu bude navíc působit i smrková pergola nad terasou a značný přesah střechy.
|
TIP
Vyberte si dům svých snů v našem KATALOGU RODINNÝCH DOMŮ: |
|
Zvláštní zmínku si zaslouží technologie oken. Jde o dřevěná eurookna se speciálním distančním rámečkem vyztuženým skelnými vlákny. Uvnitř každého okenního křídla je izolační dvojsklo Climaplus Ultra 1.0, které má uvnitř tenkou vrstvu stříbra a mezeru mezi skly vyplňuje argon. Výsledkem je velmi kvalitní koeficient prostupu tepla (U = 1 W/m²K). Nový zaoblený profil SoftLine dodává oknům eleganci a zároveň zvyšuje životnost barvy. Kvalitní povrchovou úpravu oken zajišťuje třístupňový nátěrový systém Adler, který dokonale spojuje impregnaci s lazurou.
Zeleň na střešePultová střecha má vegetační úpravu tzv. extenzivní zelení. Tato úprava není pochozí, ale zato je – díky výběru odolné vegetace – zcela nenáročná na údržbu. Pokud není zeleň příliš bujná, stačí dvakrát ročně odstranit plevel a zkontrolovat vpusti, zjara přijdou ke slovu pomalu rozpustná hnojiva.
Střešní zahrady přitom mají podstatné přednosti. Zachytí až 80 % dešťových srážek, čímž snižují zatížení kanalizační sítě a čističek. Zachycují také prach, a tak čistí a filtrují ovzduší. Prostřednictvím snížené teploty nad střechou navíc zabraňují vytváření kouřových clon. Vegetace střechu chrání před výkyvy teplot i před UV zářením, tepelně a zvukově dům izoluje. A v neposlední řadě aspoň zčásti nahrazuje zastavěnou půdu a vytváří biotop pro široké spektrum živočichů.
|

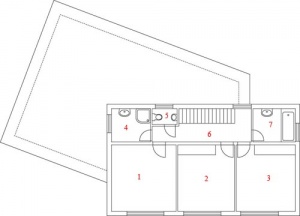

PŮDORYSY DOMU:
Kontakty: Nízkoenergetické domy – Pavel Novák
Úvalská 570, Říčany
tel.: 323 604 611, 777 944 044
e-mail: npj@volny.cz
Akad. arch. B. Arch. Josef Horný
Kroftova 356/5, Praha 5
tel.: 257 323 946, 602 257 244
Tepelná čerpadla IVT, s. r. o.
Průmyslová 5, Praha 10
tel.: 272 701 839, fax: 272 704 500
e-mail: ivt@login.cz , www.cerpadla-ivt.cz
SLAVONA, s. r. o.
(okna, vchodové dveře),
Stálkovská 258, Slavonice
tel./fax: 384 493 400
e-mail: info@slavona.cz , www.slavona.cz
Disform design – Dušan Klein
(dřevěný nábytek), Řitka 1
tel./fax: 318 591 433, mobil: 603 889 548
e-mail: disform@atlas.cz , www.disform.cz
|
TECHNICKÉ ÚDAJE:
Dispozice: 5 + 1 s garáží Obestavěný prostor: 480 m³ Vytápěná plocha: 178 m² Konstrukce: montovaná dřevostavba – nosné sendvičové stěnové panely, provětrávaná podlahová konstrukce, masivní stropní panely z lepeného dřeva Střecha: pultová – izolační OCB fólie s vegetační úpravou, svod vody vnitřkem domu Podlahy: plovoucí dřevěná podlaha (dýha olše), dlažba Výplně otvorů: dřevěná eurookna a dveře na terasu se speciálním distančním rámečkem vyztuženým skelnými vlákny, izolační dvojsklo s pokovením, mezera mezi skly vyplněna argonem (U = 1 W/m²K), vstupní dveře z masivního dřeva, vnitřní dveře dýhované s obložkovými zárubněmi Energetická koncepce: jednoduchý kompaktní tvar rozdělený do tepelných zón (dva domy v jednom); obytná část lépe zateplena a pootočena o 30 stupňů – přímo k jihu, bohatě prosklená fasáda a jižní orientace všech obytných místností, akumulace solárních zisků do středové zdi z jílových nepálených cihel, nežádoucí tepelné zisky omezuje přesah střechy a horizontální stínidlo; na severní straně chodby a koupelny (jen malé prosklené plochy), ze severu přilepena jednopodlažní hospodářská část s garáží; vyloučení tepelných mostů, dokonalá vzduchotěsnost a rekuperace tepla, roční tepelná ztráta objektu do 6 kW Vytápění: tepelné čerpadlo IVT 495 Twin země/voda s nuceným větráním a rekuperací tepla (výkon 4,5 kW, pro překlenutí max. tepelných ztrát přímotopná elektropatrona 9 kW; termální vrt hluboký 62 m), vodní podlahové topení, elektrospirály v zásobníku na 163 litrů TUV; jako pojistka krbová kamna Romotop (výkon 6 kW) Koncepce domu: Pavel Novák (ideový koncept), Akad. arch. B. Arch. Josef Horný (projekt), Ing. Vladimír Žďára, CSc., doc. Ing. Karel Kabele, CSc. (energetická koncepce) Cena: 4 500 000 Kč (kompletní stavba včetně kuchyně a DPH) |
