Kombinovaný izolant pro úsporné domy

Energeticky pasivní domy, nízkoenergetické domy, úsporné domy, domy s téměř nulovou spotřebou, to jsou názvy, které poslední dobou hýbají stavebnictvím, a pokud nebude nový dům nebo dům po rekonstrukci úsporný, tak má majitel při prodeji či pronájmu značný problém, protože dosažená cena bude výrazně nižší. Z toho vyplývá jediné – z mnoha důvodů se vyplatí nový nebo rekonstruovaný dům jako úsporný přímo navrhnout a v požadované kvalitě také provést. V tomto příspěvku se budeme věnovat kvalitnímu zateplení stěn s kombinovanou tepelnou izolací Isover TWINNER.

Minerální, polystyrenovou, nebo kombinovanou tepelnou izolaci?

Tyto otázky nás v ČR provázejí již přes dvacet let. Každý z uvedených izolantů má své nesporné výhody, a proto se také (jak v ČR, tak sousedních vyspělých státech) oba izolanty na stěny ve velkém rozsahu používají. Minerální izolace nejčastěji vyzdvihuje jako své výhody nehořlavost, prodyšnost a zvukovou pohltivost, polystyrenové izolace zase součinitel tepelné vodivosti (zejména u grafitových desek), mechanické parametry (tah, tlak, smyk), jednoduchou zpracovatelnost a dlouhodobou odolnost vůči vlhkosti. Z fyzikálního hlediska oba zateplovací systémy, pokud jsou navrženy a provedeny správně, naprosto spolehlivě vedle sebe ve světě fungují již přes 40 let, v ČR potom přes 20 let.

Nejnovějším typem izolačních desek, které s výhodou využívají předností jak polystyrenu, tak minerální izolace, jsou kombinované desky Isover TWINNER.

Isover TWINNER pro zateplení úsporných rodinných domů

Desky Isover TWINNER byly vyvinuty zejména s ohledem na narůstající požadavky na izolační účinnost při zajištění vysokých parametrů požární bezpečnosti. Isover TWINNER je sendvičově uspořádaná tepelně- a zvukověizolační deska, která je tvořena izolačním jádrem z grafitové izolace Isover EPS GreyWall se zvýšeným izolačním účinkem a krycí vrstvou tvořenou izolační výkonnou deskou Isover TF PROFI konstantní tloušťky 30 mm.

Hlavní výhody zateplení s deskami Isover TWINNER:

● Třída reakce na oheň izolantu B-s1, d0;

● Vysoká požární bezpečnost již v průběhu zateplovacích prací;

● Výborné izolační vlastnosti (λ_D = 0,033–0,034 W/m.K);

● Jednoduchá aplikace (minimální hmotnost);

● Výborné mechanické vlastnosti;

● Běžné tloušťky izolace až 300 mm (vhodné i pro pasivní domy);

● Možnost aplikace na přímém slunci (není nutné stínění jako u grafitových EPS);

● Požární uzavřenost (krycí nehořlavá vrstva).

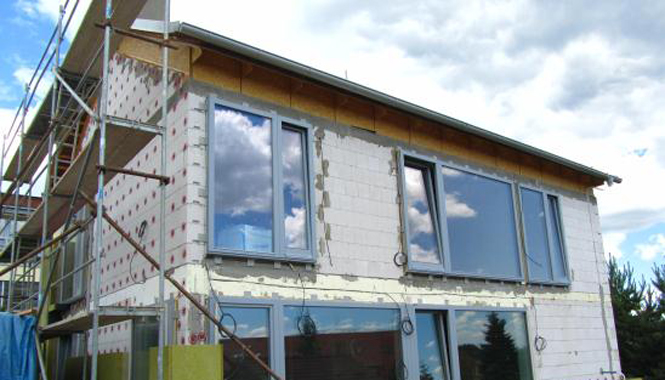

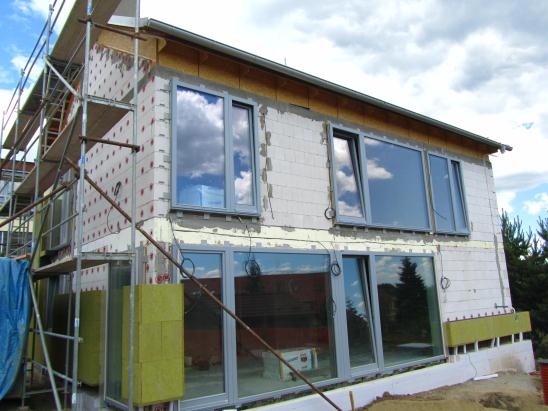

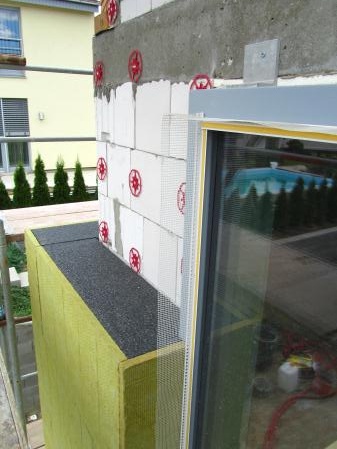

Provádění profesionálního zateplení Isover TWINNER na energeticky pasivním domu

Stěny pro pasivní domy nemusí být tlusté

Představa části veřejnosti, že stěny pasivních domů musejí mít větší tloušťku než stěny domů standardních, je zcela chybná. Je jen třeba zvolit zdivo s vysokou pevností a doplnit jej tepelněizolační obálkou s vysokou účinností. Konkrétně na našem příkladu je stěna z vápenopískových cihel tl. 175 mm kvalitně zateplená deskami Isover TWINNER tl. 300 mm. Vzniká tak masivní konstrukce tl. 490 mm (vč. omítek) se součinitelem prostupu tepla U = 0,11 W/(m².K). To je tloušťka stěn, která se dnes pro běžné domy navrhuje a provádí, nicméně zpravidla s výrazně menším izolačním účinkem.

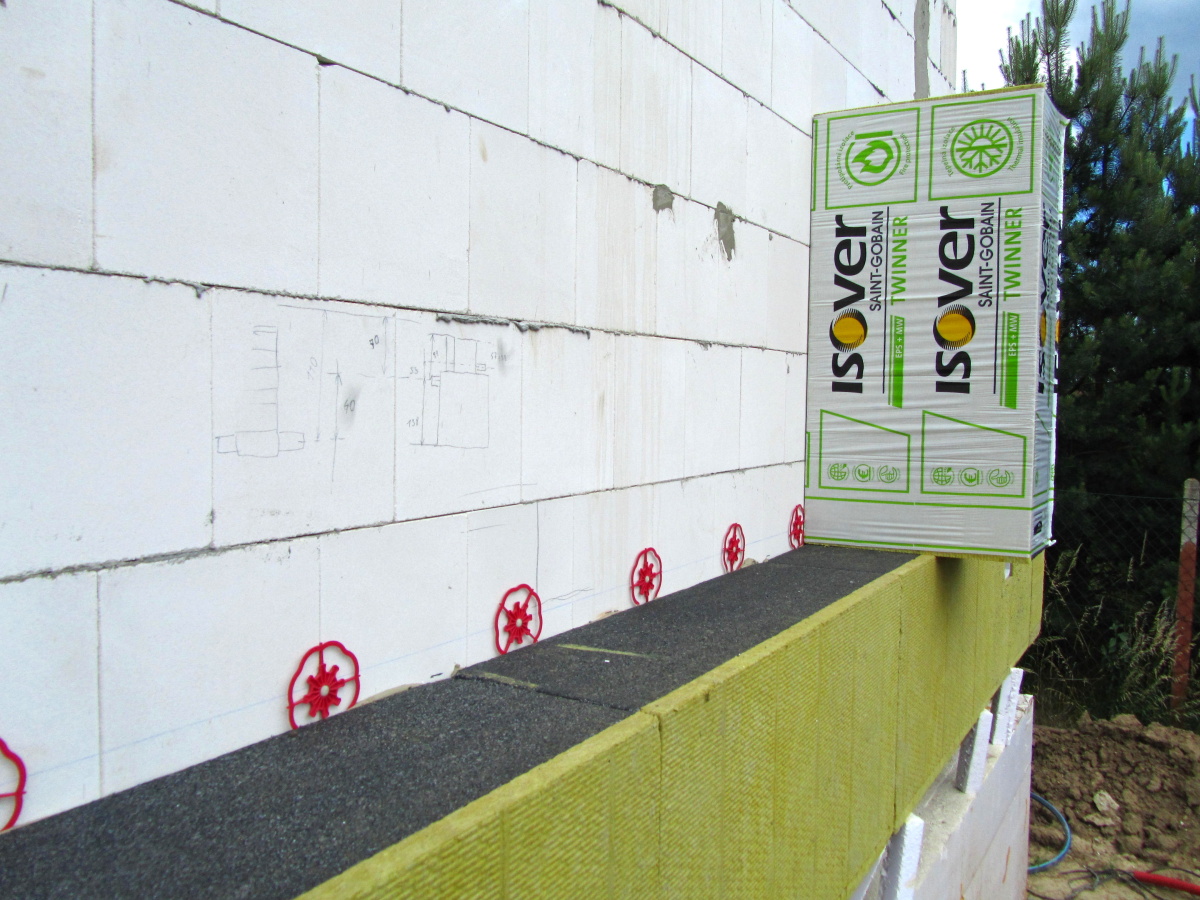

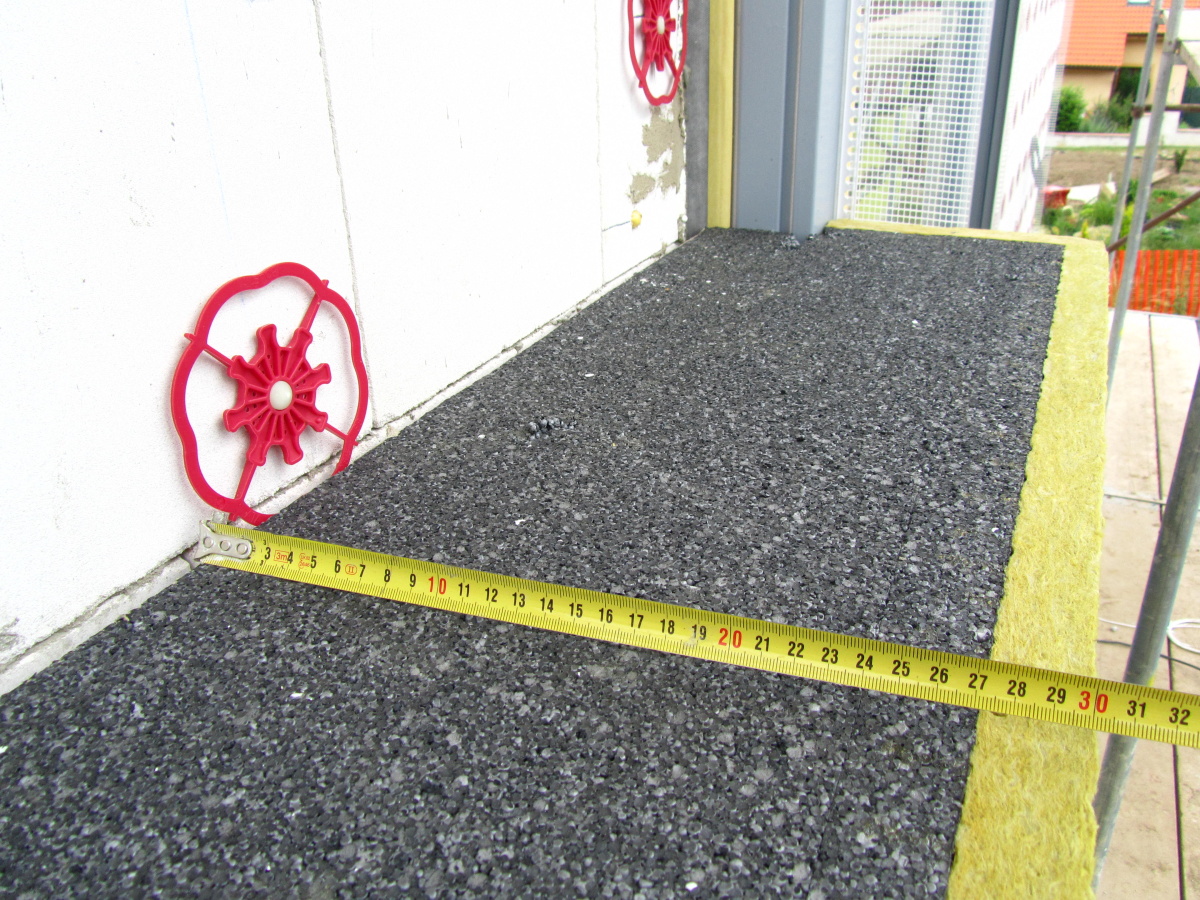

Isover TWINNER tl. 300 mm je základem kvalitního zateplení stěn.

Kondenzace v konstrukci – nelze lépe

Další mylnou představou, o které se diskutuje, je jakýsi pocit, že v zateplené stěně musí kondenzovat velké množství vlhkosti. Opak je pravdou. U dobře zateplených stěn v běžných případech kondenzuje výrazně méně vlhkosti než ve stěnách nezateplených.

Spočítáme si to na našem konkrétním případě, tj. u stěny ve složení:

● Vnitřní omítka tl. 10 mm;

● Zdivo z vápenopískových cihel tl. 175 mm;

● Izolační desky Isover TWINNER tl. 300 mm;

● Výztužná vrstva tl. 4 mm;

● Silikátová omítka tl. 2 mm.

Zadáme příslušné vrstvy a jejich parametry do programu TEPLO a během chvilky máme výsledky.

Tepelný odpor a součinitel prostupu tepla podle EN ISO 6946:

● Tepelný odpor konstrukce R = 9,20 m2K/W;

● Součinitel prostupu tepla konstrukce U = 0,107 W/m²K.

Difúze vodní páry v návrhových podmínkách a bilance vodní páry podle ČSN 730540 (bez vlivu zabudované vlhkosti a sluneční radiace):

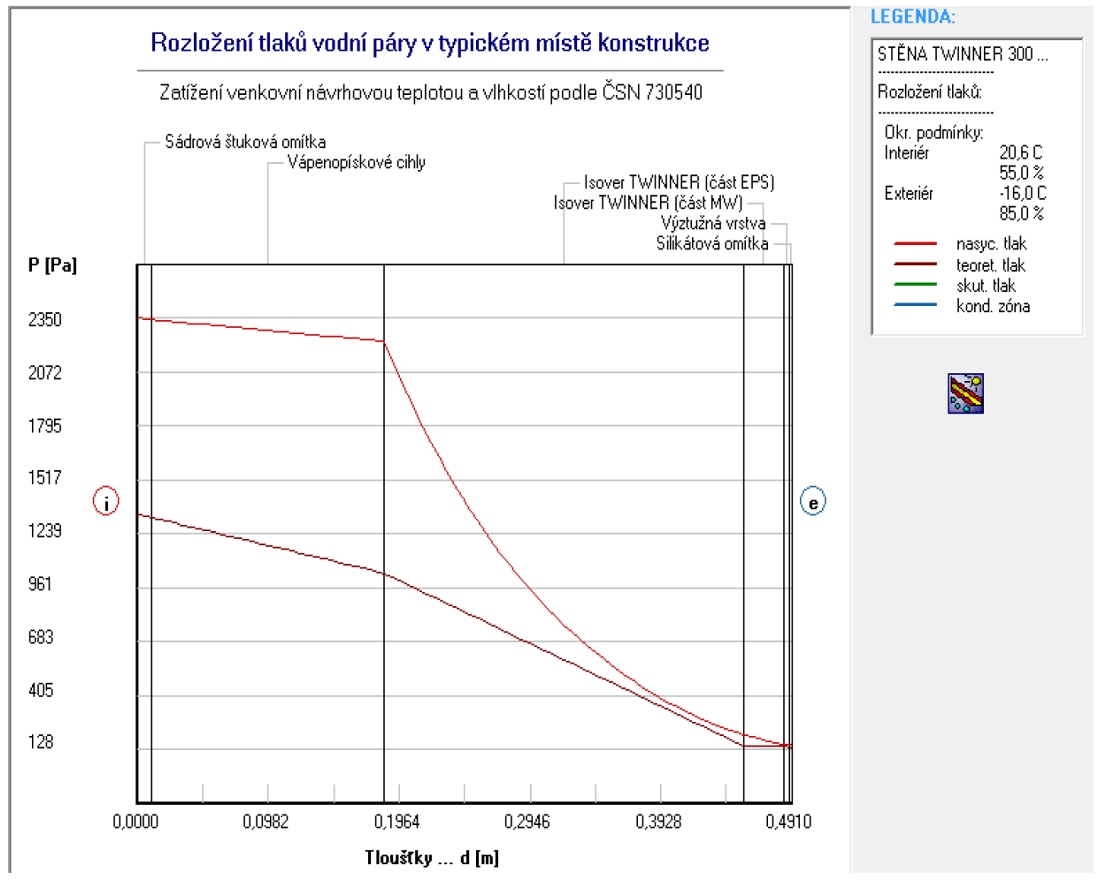

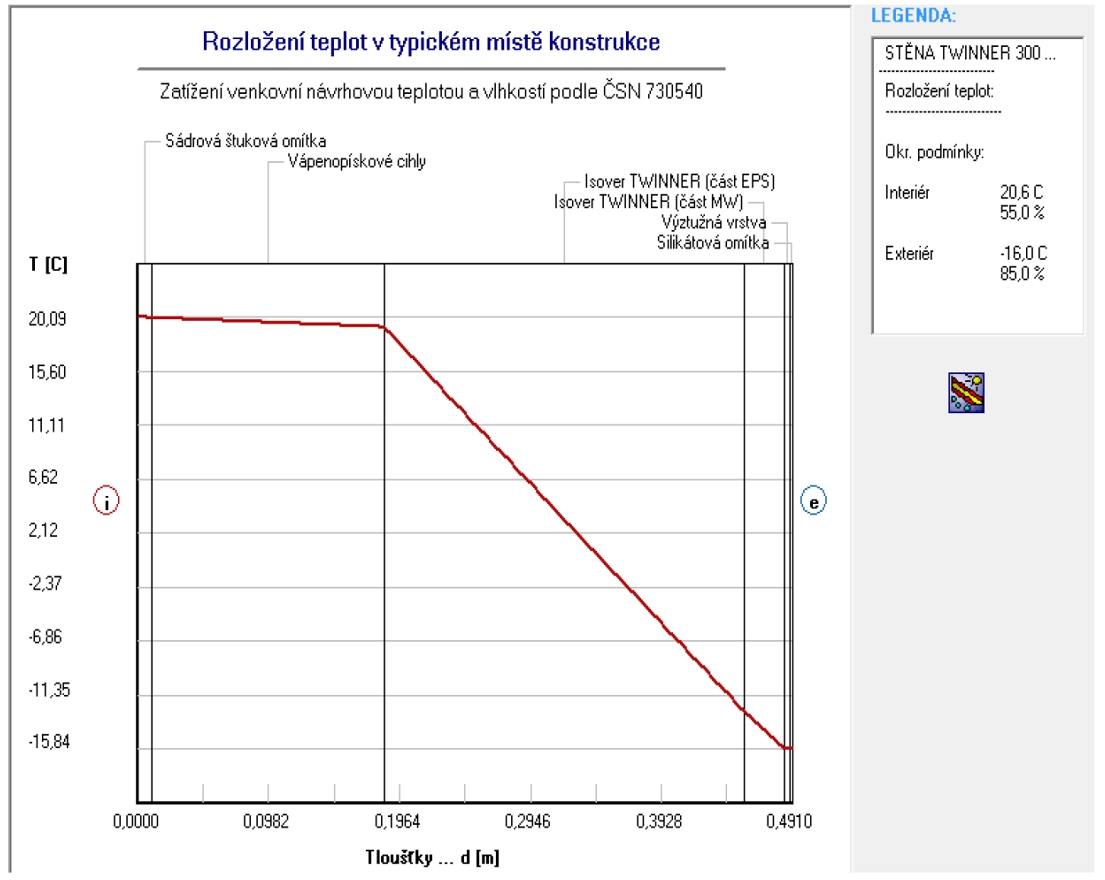

Průběh teplot a částečných tlaků vodní páry v návrhových okrajových podmínkách
rozhraní	i	1–2	2–3	3–4	4–5	5–6	e
θ [°C]	20,1	20,0	19,2	–12,7	–15,8	–15,8	–15,8
p [Pa]	1334	1323	1034	144	141	136	128
*p,sat* [Pa]	2350	2342	2229	203	153	152	152
Poznámka: θ je teplota na rozhraní vrstev, p je předpokládaný částečný tlak vodní páry na rozhraní vrstev a p,sat je částečný tlak nasycené vodní páry na rozhraní vrstev. Při venkovní návrhové teplotě nedochází v konstrukci ke kondenzaci vodní páry.

Výsledek je zcela jasný – ve stěně během roku nekondenzuje vůbec žádná vlhkost.

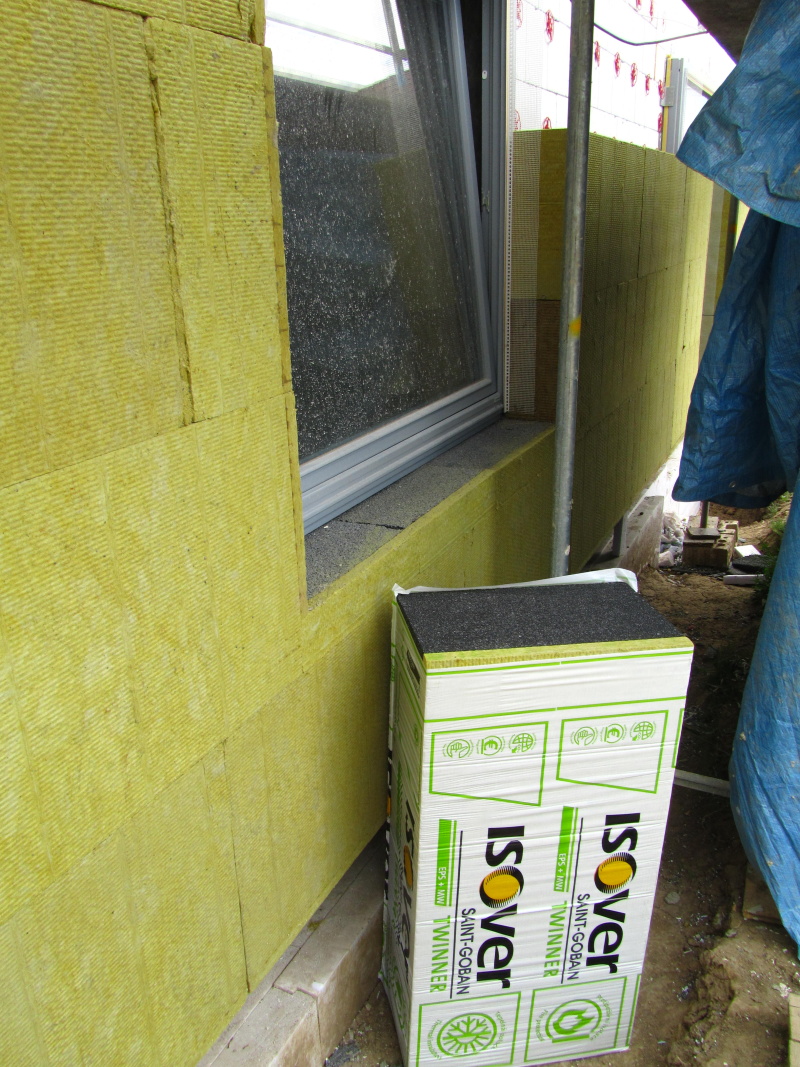

Aplikace Isover TWINNER

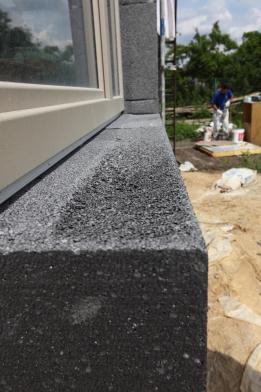

Příklad poškození šedých izolačních desek aplikovaných bez stínění sítěmi.

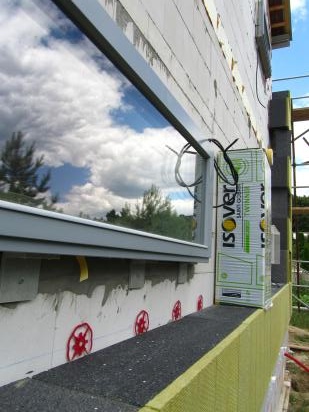

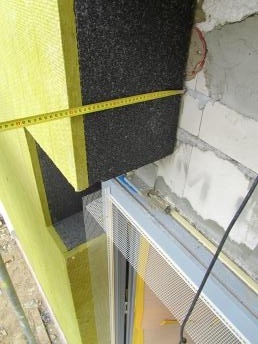

Aplikace desek Isover TWINNER je velmi podobná zateplování s pěnovým polystyrenem nebo minerální izolací s podélným vláknem. Liší se pouze používání rohových a zakládacích desek u ukončení na okrajích zateplované plochy. Pro kotvení lze používat zapuštěných hmoždinek podobným způsobem jako u zateplování s minerální izolací. Z tohoto důvodu je zaškolení pracovníků, kteří se zateplováním běžně zabývají, jednoduchou otázkou.

Další výhodou kombinovaných desek Isover TWINNER je dokonalá ochrana proti slunci, která je zaručena pomocí krycí vrstvy minerální vlny tl. 30 mm. Šedé izolace EPS mají jednu aplikační zvláštnost – při aplikaci za slunečného počasí se musí chránit sítěmi proti přímému účinku slunce. Prvním důvodem pro stínění sítěmi je zvýšená dilatace a další namáhání desky vyplývající z jejich šedé, tj. tmavší barvy (tj. většího ohřívání na přímém slunci). Druhým důvodem je pak menší teplotní odolnost šedých izolantů od teploty okolo 70 °C. Tato teplota může být při kombinaci přímého oslunění a odrazu např. od okna překročena a pak může dojít k lokálnímu teplotnímu poškození.

Řada realizačních firem tento požadavek podceňuje a v některých případech vznikají poruchy (obr. 9).

Isover TWINNER díky vrchní vrstvě z minerální izolace zajišťuje dokonalou ochranu šedé EPS izolace proti slunci, a tak je možné spolehlivě provádět zateplení i bez použití stínicích sítí.

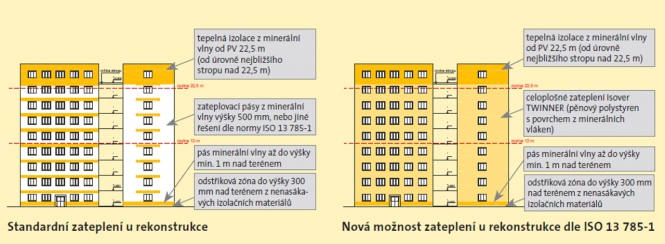

Kombinovaný izolant Isover TWINNER pro zateplení bytových staveb

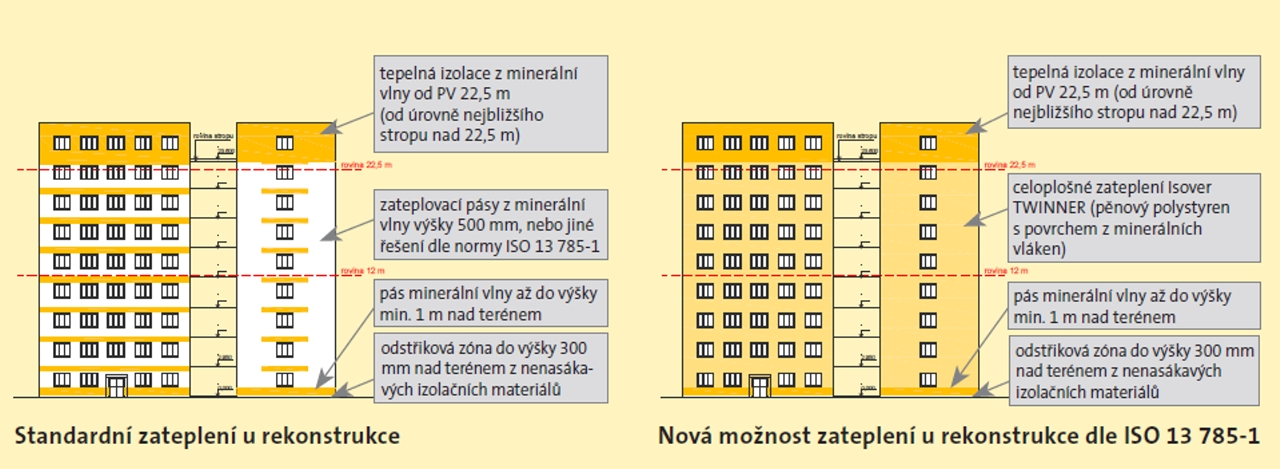

Desky Isover TWINNER se s výhodou používají také pro zateplování bytových staveb, zejména rekonstrukcí objektů s požární výškou nad 12 m. Hlavním důvodem je možnost odstranění střídání EPS a pásů minerální izolace, které s sebou přináší některé zásadní problémy, jako např.:

● Rozdílné difuze izolantů – tj. riziko rozdílných barevných pruhů na fasádě;

● Nutnost dvojitého vyztužení přechodů EPS/MW, tj. vzniklé nerovnosti na fasádě;

● Modulové problémy s umístěním pruhů;

● Komplikované na provádění.

Při použití desek Isover TWINNER je možné celou plochu zateplit deskami jednoho typu při splnění všech požárních požadavků.

Závěr

Kvalitní zateplení stěn je důležitou, ale zdaleka ne jedinou podmínkou pro stavbu kvalitního energeticky úsporného domu. Projektant a aplikační firma musí kvalitně zvládnout celou tepelněizolační obálku včetně detailů, řízené větrání, akustiku, hospodaření s dešťovou vodou a další nezbytnosti.

Isover TWINNER posouvá kvalitu zateplování stěn zase dále, zejména díky tomu, že využívá nejlepších vlastností osvědčených izolantů EPS a MW a ty výhodně kombinuje. Dalším důležitým předpokladem je jednoduchost aplikace. Stávající firmy dokážou po krátkém zaškolení i tento nový typ desek aplikovat efektivně a kvalitně.

Výborná tepelná izolace, požární a akustické vlastnosti, jednoduchost a cenová dostupnost jsou základní argumenty pro zateplování s Isover TWINNER.
