Světelná lázeň

Zrcadlová skříňka ze série 200, Keuco, výklopná dvířka, 100 x 17,7 cm, v. 78 cm, cena 78 177 Kč (ALISEO)

Zóna 0
V zóně 0 může být umístěno svítidlo s krytím alespoň IPX7, jehož střídavé napájecí napětí nepřesáhne 12 V.
IPX7 znamená takový stupeň krytí, které chrání svítidlo před vniknutím vody při ponoření.

Zóna 1
V zóně 1 může být umístěno svítidlo s krytím alespoň IPX4, jehož napájecí napětí nepřesáhne 12 V.
Krytí IPX4 chrání svítidlo před vniknutím stříkající vody.

Zóna 2
V zóně 2 může být umístěno svítidlo minimálně se stejným krytím jako v zóně jedna, ale je možné ho napájet síťovým napětím 230 V.

Zóna 3
V zóně 3 nemusí svítidla splňovat žádný z výše uvedených požadavků.

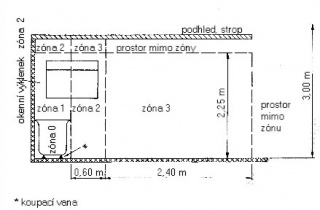

Vzhledem k vlhkému prostředí a zvýšené možnosti úrazu elektrickým proudem je prostor koupelny rozdělen do čtyř zón, jak schematicky znázorňuje obrázek. Jejich rozmístění vychází z normy ČSN 33 2000-7-701. Jednotlivé zóny definují požadavky, které musí splňovat svítidla v závislosti na umístění. Je pochopitelné, že jiné požadavky budou kladeny na svítidlo v zóně 1 (možnost dotyku během koupání) a jiné při jeho umístění v zóně 3.

Zrcadlo v rámu, 60 x 80 cm, 6 590 Kč, halogenová lampička, chrom, cena 3 890 Kč (IL BAGNO)

Výška a materiál

Norma také stanoví požadavky na svítidla umístěná v umývacím prostoru. Provedení svítidel musí odpovídat zóně, ve které se umývací prostor nachází. Dále platí, že svítidlo je třeba nainstalovat ve výšce alespoň 1,8 m nad podlahou (spodní hrana svítidla).

Pokud se tedy svítidlo nachází v prostoru vymezeném výškami 1,8 až 2,5 m, což je většina případů, má norma na svítidlo dva požadavky. Zaprvé musí mít svítidlo světelný zdroj krytý ochranným sklem a zadruhé má být vyrobeno z trvanlivého izolantu. Použití svítidla, jehož tělo není tvořeno z izolantu, je možné za předpokladu, že jeho krytí odpovídá dané zóně a je připojeno přes proudový chránič s vybavovacím proudem do 30 mA.

Ice, osvětlení nad zrcadlo, rozměry 42 x 10 cm, v. 16,5 cm, 2 x E14, max. 40 W, chrom, cena 1 350 Kč (SAPHO) Rohová zrcadlová skříňka s osvětlením ze série Atlanta, Keuco, 44 x 23,5 cm, v. 98 cm, halogen 2x 20 W, cena 43 000 Kč (ALIO) Nástěnné světlo, chrom a křišťálové sklo, šest velikostí, žárovka nebo halogen, cena 9 230 Kč/ks (ZUMTOBEL STAFF CZ) Zrcadlová skříňka Quadro, Le Bon, 127 x 16,5 cm, v. 80 cm. Halogen, provedení javorové či stříbrné lamino nebo bílý lesklý lak, cena od 20 024 do 20 187 Kč (KOMORNÍK)

Luxy a watty

Kromě těchto bezpečnostních požadavků musí svítidla splňovat také parametry světelné. V souladu s ČSN EN 12464-1 by měla intenzita osvětlení v koupelně dosahovat minimálně hodnoty 200 lx. Vzhledem k tomu, že tato informace laikovi příliš neřekne, pokusíme se na příkladu vysvětlit, jak výkonné svítidlo je třeba v koupelně instalovat.

Stropní osvětlení Lux ALU, průměr 79 mm, hliník. Cena 1 159 Kč/ks (DELTA LIGHT)

Halogenové světlo ke koupelnovým skříňkám ze série Royal Plus, Keuco. Chrom a opálové sklo 20 W, cena 4 165 Kč (ALISEO) Nástěnné světlo k zrcadlu, chrom a křišťálové sklo. Devět velikostí, žárovka nebo halogen, cena 4 165 Kč/ks (ZUMTOBEL STAFF CZ)

Zrcadlo s osvětlením ze série 200, Keuco Zrcadlo 43/55 x 105 cm, cena od 6 023 Kč, cena svítidla od 5 248 Kč, krystalovou poličku koupíte od 6 625 Kč (ALISEO)

Intenzita osvětlení je závislá na rozměru koupelny, použitých materiálech a barvách. Pro jednoduchost předpokládejme koupelnu s půdorysem 3 x 3 m a výškou 2,7 m vybavenou světlými obklady.

Pro intenzitu osvětlení 200 lx musíte nainstalovat na strop svítidlo s příkonem 144 W. Pokud byste chtěli použít stejně výkonné svítidlo se zářivkovým zdrojem, byl by jeho příkon přibližně třetinový. Tento orientační výpočet platí pro použití jednoho centrálního stropního svítidla. Na osvětlení koupelny se však podílejí také svítidla nad zrcadlem, případně další. Celkové hladiny osvětlení tedy dosáhnete součtem výkonů jednotlivých svítidel.

Jaké stínidlo

Z hlediska kvality světla jsou nejvhodnější svítidla s opálovým krytem, protože zaručují rovnoměrně rozptýlené nasvětlení celého prostoru. Pro osvětlení pohledové galerie poslouží nejlépe opálová lineární zářivková svítidla, která svítí rovnoměrně po celé délce. Můžete použít jedno svítidlo ve středu nad zrcadlem, nebo dvě svítidla po stranách, záleží na rozměru zrcadla a na vašem vkusu.

Jsou vhodná bodová svítidla?

Pokud byste přesto chtěli vytvořit hlavní osvětlení koupelny pomocí bodových zdrojů, instalujte jich větší počet s menším výkonem. Raději je ale použijte jako doplňkové osvětlení. Obecně platí, že čím větší počet svítidel bude instalován, tím větší rovnoměrnosti dosáhnete.
